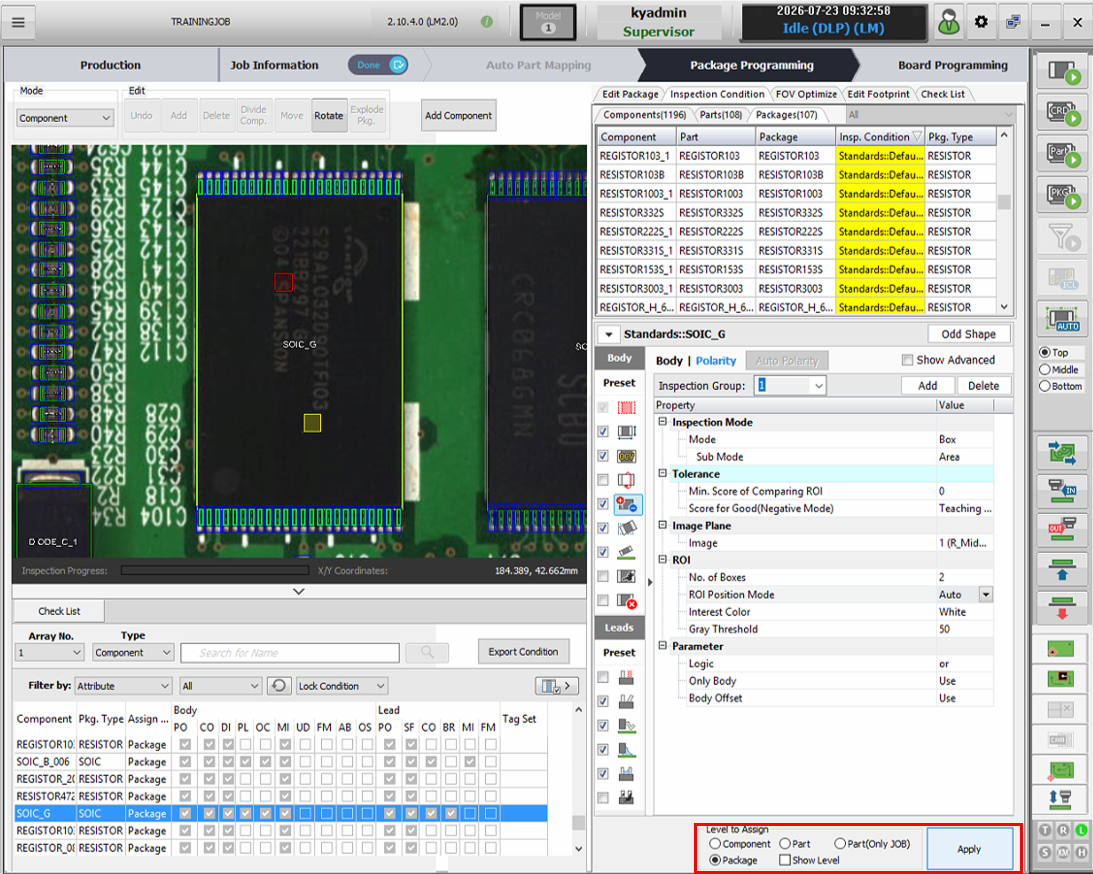

AS-IS

① 수정한 내용이 저장되지 않음
검사 조건을 수정한 후 다른 탭으로 이동하면 수정 내용이 저장되지 않고 사라짐

② 탭 이동만으로 작업 내용 유실
사용자가 다른 작업을 위해 탭을 전환하면 이전에 수정한 내용이 초기화됨

③ 수정 내용 재작업 발생
작업 내용이 사라지면서 같은 설정을 다시 수정해야 하는 불필요한 재작업 발생

TO-BE

① 변경 사항 자동 저장
탭 전환 시 수정 내용을 자동 저장하여 데이터 유실 원천 차단

② 미저장 상태 확인 다이얼로그
미저장 상태에서 탭 전환 시 사용자에게 저장 여부를 확인하는 다이얼로그 제공

AS-IS

① Undo 기능 부재
편집 작업에 대한 실행 취소(Undo) 기능이 존재하지 않는 구조

② 오조작 시 복구 불가
복구 경로가 없어 전체 설정을 처음부터 재수행해야 하는 비효율 발생

TO-BE

① Ctrl+Z / Ctrl+Y 단축키 지원
모든 편집 작업의 실행 취소 및 재실행을 단축키로 즉시 수행

② 오조작 복구 비용 제로화
작업 흐름의 연속성을 확보하고 재수행 비용 완전 제거

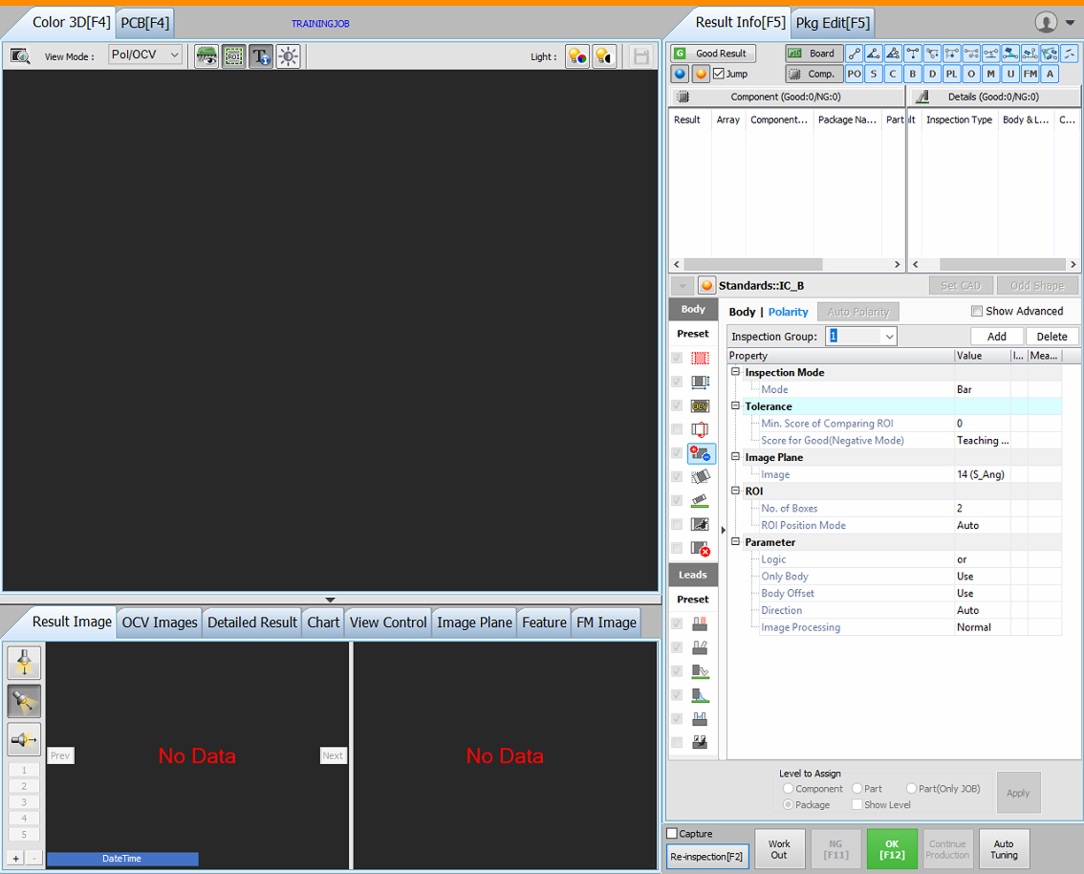

AS-IS

① Good Result 필터 적용 시 Viewer 결과 미표시
Good Result 필터 활성화 시 정상(GOOD) 결과가 3D Viewer에 표시되지 않아 결과 확인이 어려움

② 정상 결과 확인 과정 불편
정상 결과를 확인하기 위해 필터를 해제해야 하는 불필요한 과정 발생

TO-BE

① 필터와 Viewer 표시 영역 분리
Good Result 필터는 결과 리스트에만 적용하고, 3D Viewer에는 검사 결과를 계속 표시

② 필터 적용 상태에서도 Viewer 결과 확인
필터를 해제하지 않고도 3D Viewer에서 정상 결과의 위치와 검사 상태를 확인

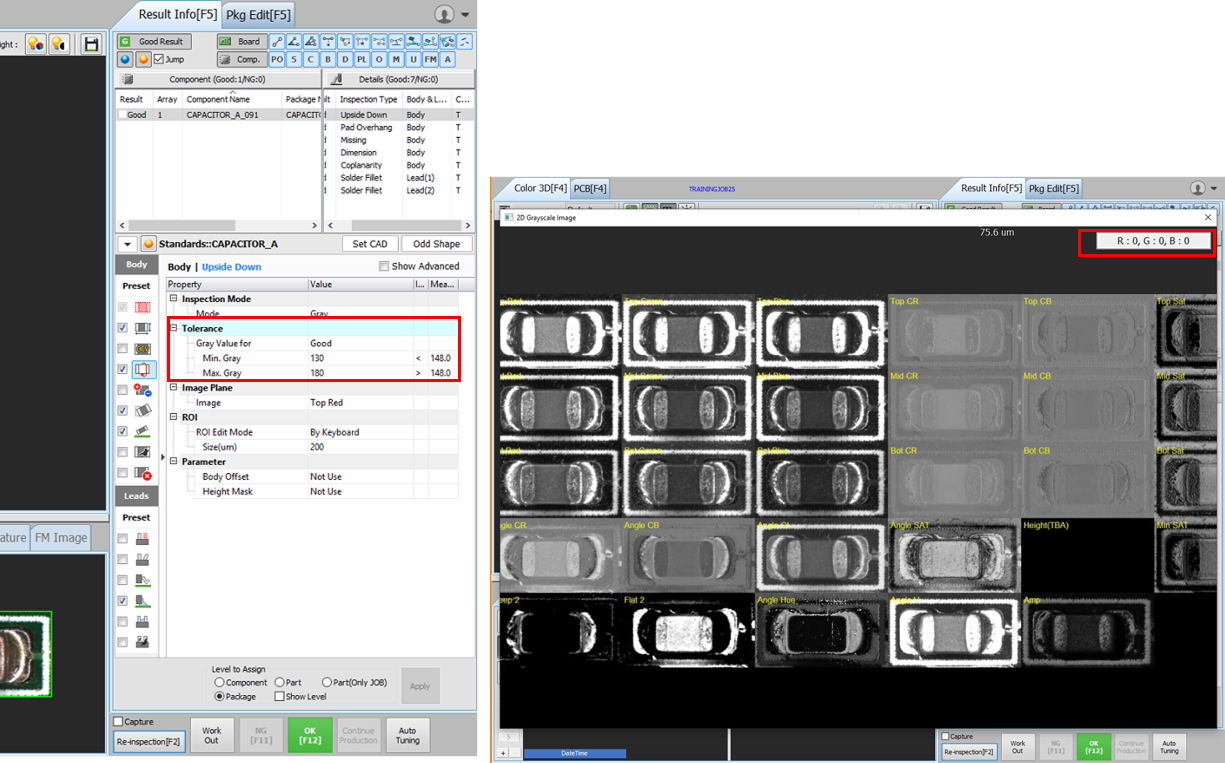

AS-IS

① 인지 부하 발생
Image Plane Popup에서 Gray Value를 기억한 후, Main 화면에서 다시 수동으로 입력해야 함

TO-BE

① 워크플로우 통합
Image Plane Popup을 띄운 상태에서 Image Plane과 Gray Value를 확인하면서 Tolerance 값을 바로 설정할 수 있도록 개선

② 컨텍스트 전환 제거
한 화면에서 완결되는 설정 경험 제공으로 인지 부하 해소

AS-IS

① 수동 환산 필요
Tolerance를 %로 설정할 때 실제 Length/Width 값을 사용자가 직접 환산해야 하는 구조

② 계산 오류 리스크
수동 계산 과정에서 오류 발생 가능성과 불필요한 인지 부하 유발

TO-BE

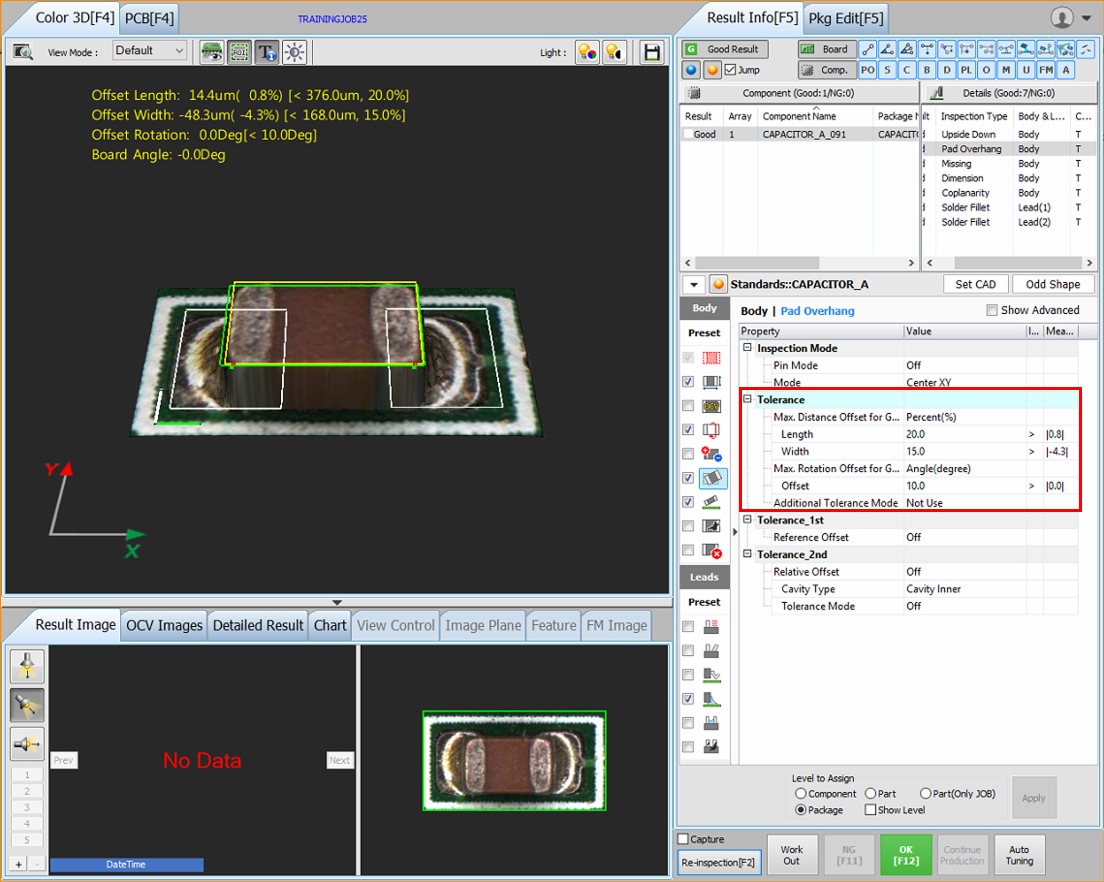

① 실시간 환산 표시
% 입력 시 해당하는 실제 Length/Width 값을 실시간으로 자동 환산 표시

② 설정 정확도 향상
사용자의 수동 계산을 제거하여 오류 리스크 차단 및 정확도 확보

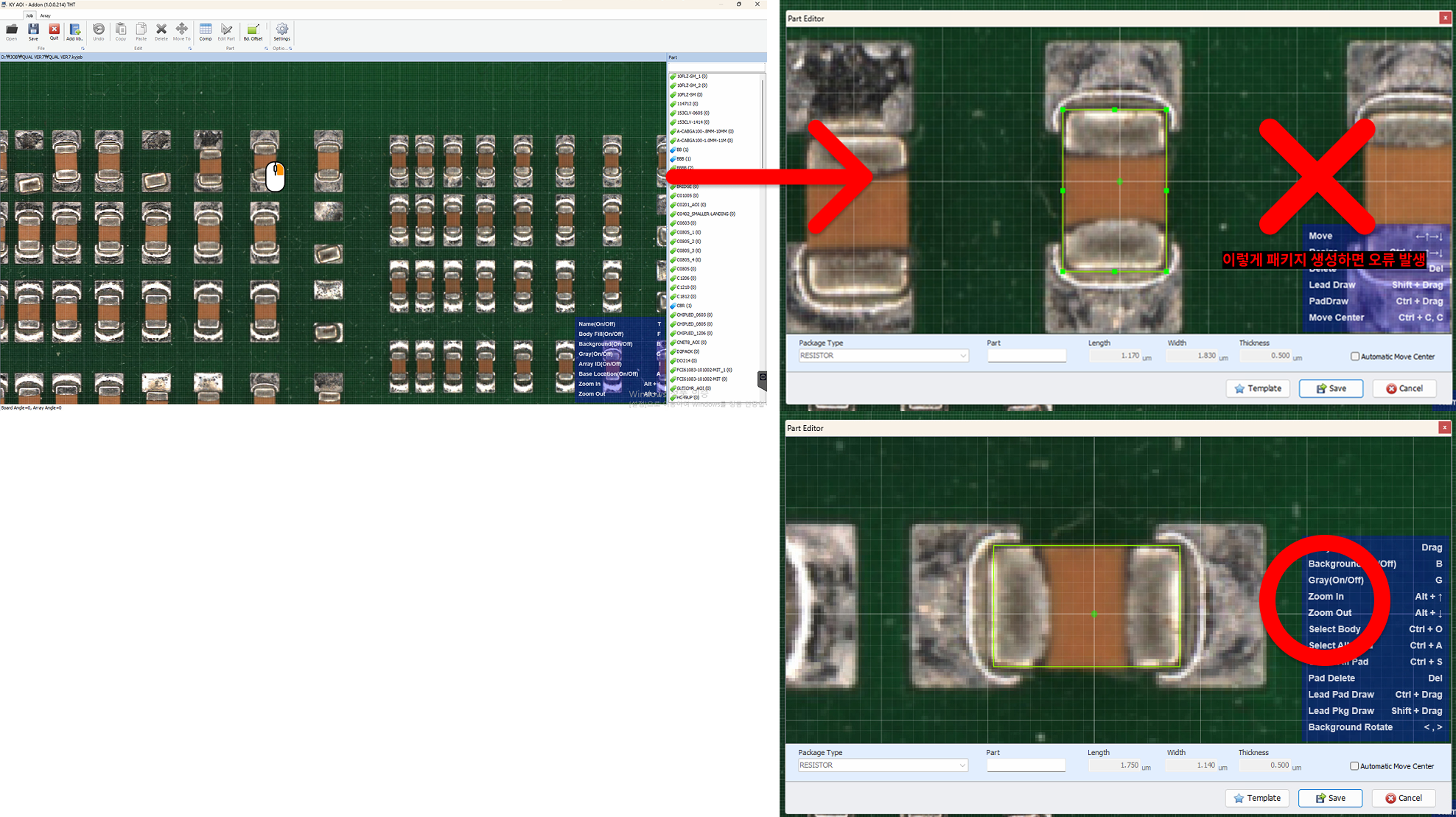

AS-IS

① 생성 방향 가이드 부재
Package 생성 시 Lead 방향에 대한 시각적 가이드가 없는 구조

② 잘못된 방향으로 생성
올바른 생성 방향을 직관적으로 판단할 수 없어 오류 빈발

③ 다량의 재작업 발생
Package 재생성 및 재작업으로 인한 비용 증가

TO-BE

① 시각적 생성 가이드 제공
Lead 방향 기반의 올바른 생성 방향을 시각적으로 안내

② 생성 전 방향 Validation
생성 전 방향 검증을 통해 오류를 사전 차단하고 재작업 비용 최소화

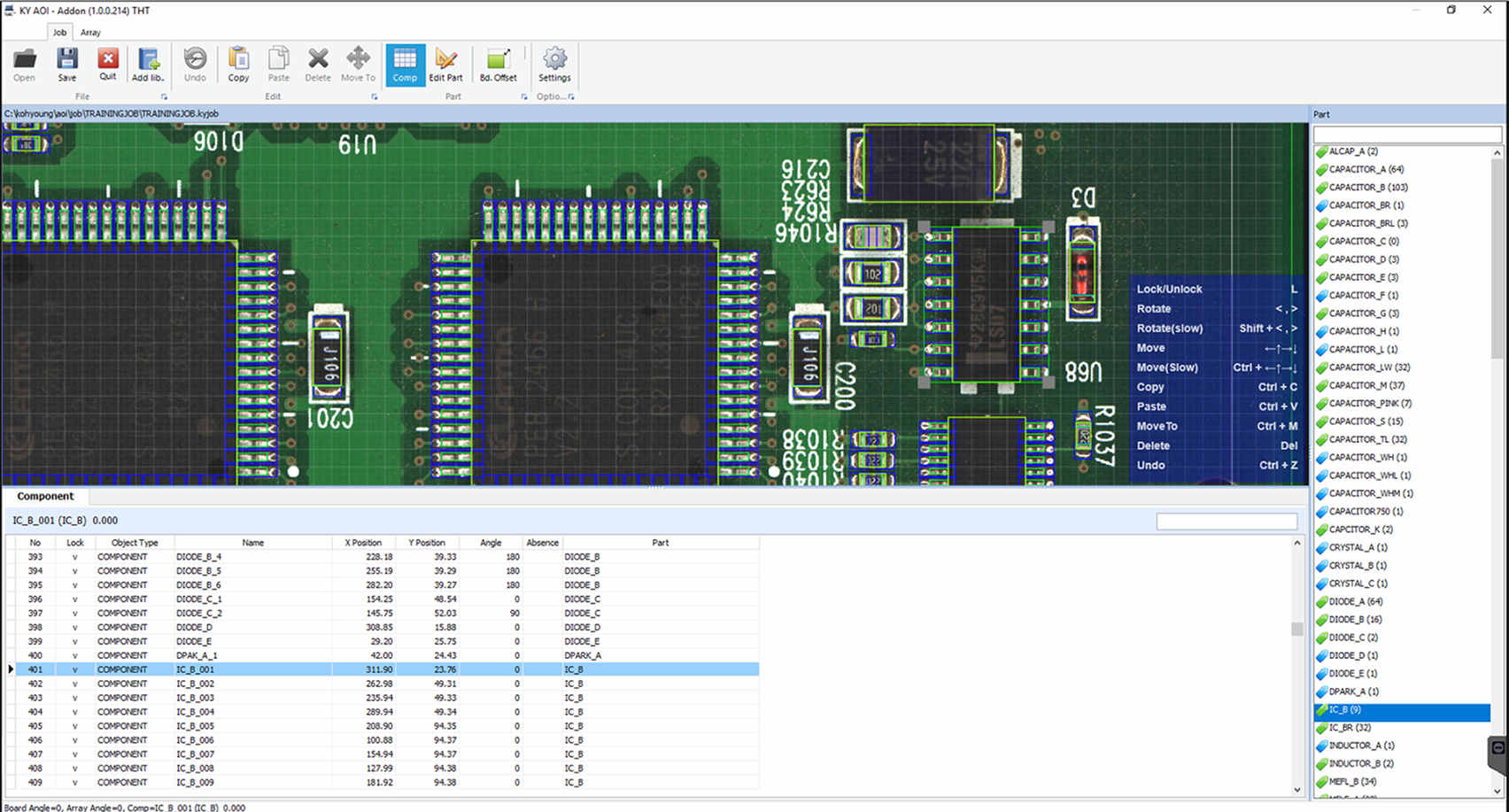

AS-IS

① 리스트 직접 수정 불가
Component List에서 항목 값의 직접 수정이 불가한 구조

② Rotation 수정 비효율
Rotation 변경 시 Viewer에서 패키지를 수동 회전시키며 각도를 조정해야 하는 워크플로우

TO-BE

① 인라인 수정 지원
Component List 내에서 Component Name, Rotation 값을 직접 수정 가능

② 단일 화면 편집 완결
Viewer 전환 없이 리스트 단일 화면에서 편집을 완결하여 작업 효율 향상

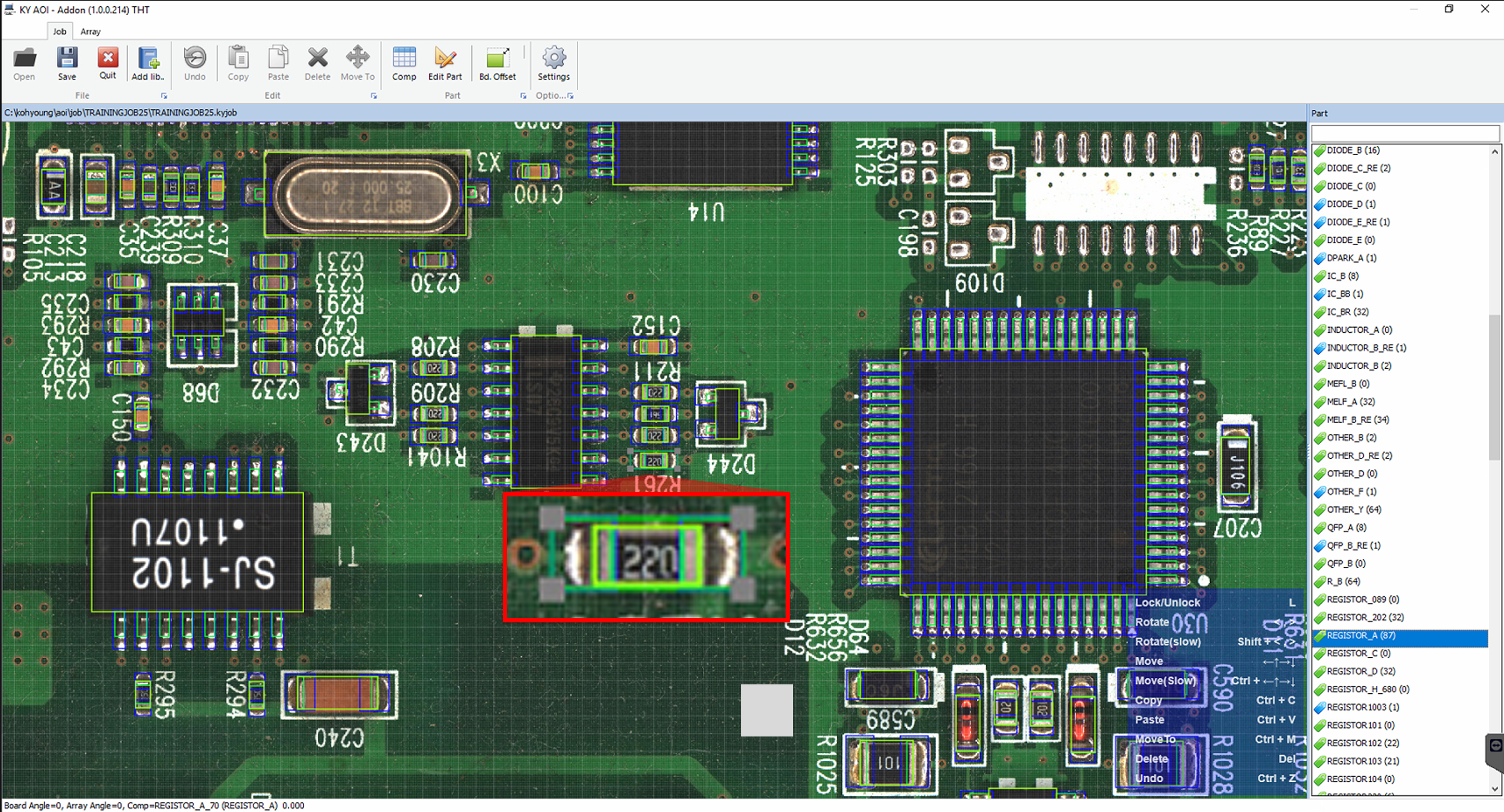

AS-IS

① 선택 Component 식별 어려움
Viewer에서 선택된 Component의 시각적 Highlight가 부재하여 위치 파악에 불필요한 시간 소요

② Copy & Paste 동작의 비직관성
Ctrl+V 실행 시 마우스 커서 위치가 아닌 복사 원본 주변에 생성되어 추가 탐색 및 이동 필요

③ 불필요한 반복 작업
복사 → 붙여넣기 → 위치 찾기 → 이동의 비효율적 워크플로우로 작업 효율 저하

TO-BE

① 선택 Component Highlight
선택 대상을 시각적으로 명확히 표시하여 즉시 인지 가능

② Mouse Cursor 기반 Paste
Ctrl+V 실행 시 현재 커서 위치에 즉시 배치하여 탐색 단계 제거
